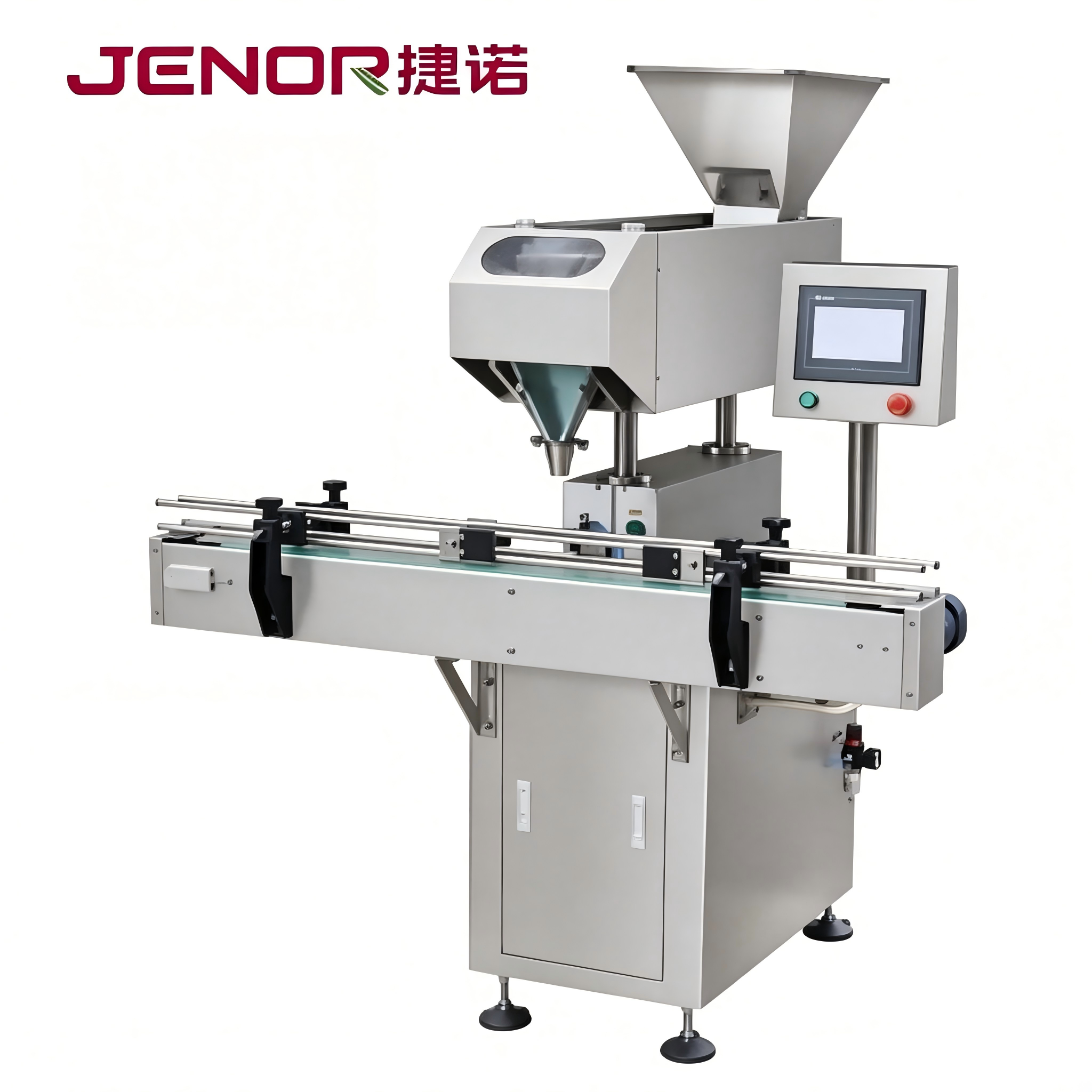

1. Впускной бункер
2. Электромагнитная вибрационная пластина.
3. Сенсорный экран
4. Бутылки, блокирующие электромагнитный клапан
5.Передать трек
6. Аварийная остановка
7. Монтажная коробка
8.Регулируемые ножки
9.Фотоэлектрический датчик
10. Выход
11. Подъемник
Диаграмма вибрации канала
Примечание: во-первых, этот значок
включено, чтобы конвейерная лента работала, а затем коснитесь правой стороны кнопки запуска, 01.Кол-во набора: XXXXX XXXX=1-9999(0020)
02.Бутылка: XXXX XXXX=1-9999(0000) (запись количества розлива в реальном времени)
Очистка количества бутылок (индивидуальная очистка): коснитесь номера бутылки, можно сбросить.
Очистка количества бутылок (индивидуальная очистка): нажмите кнопку «Стоп», а затем нажмите кнопку «Очистка количества бутылок».
03. Скорость: XX XX = 1-99 (00) бутылок/мин.
04. Количество зерен: XXXX XXXX = 1-9999 (0000)
Очистка счетчика (индивидуальная очистка): нажмите кнопку «Стоп», а затем нажмите кнопку «Количество очисток бутылок».
05. Старт: начните работать
06. Стоп: прекратить работу
07. Либрация +, микрорегулировка скорости синхронно увеличивает вибрацию первого класса, второго класса.
08. Либрация -，Микрорегулировка скорости синхронно снижает вибрацию первого класса, второго класса。
09. Работа: если машина работает в ненормальном состоянии, индикатор горит красным.
10. Неисправность: Если машина работает в ненормальном состоянии, загорается индикатор и отображается соответствующий номер неисправности. (101-108 показывает, что в канале есть сбой, например, 101 показывает, что есть сбой в первом канале; 80 показывает, что есть сбой в коммуникации; 81 показывает, когда складской запас превышает установленное значение и закончился).
11. Ожидание бутылки: если внизу нет сумки, индикатор горит красным, и машина не работает; если есть пакеты, индикатор горит зеленым, и машина начинает работать.
12. Параметр, нажмите кнопку «Параметры», отобразится следующая рамка изображения.
A.QTY/Bottle: XXXX XXXX=1-9999(0020) Отрегулируйте количество бутылок.
B. Значение прозрачности: XXX XXX = 1-250(210). Это значение используется для установки максимальной чувствительности каждого фотоэлектрического глаза и соответствующего изменения в определенном диапазоне. Если оно выходит за пределы значения, сигнал тревоги напомнит.。
C. Коэффициент прозрачности: XX XX = 1-20 (1) Прозрачный препарат длинный, и следует установить высокое значение. Функция битов фильтрации для прозрачного лекарства (максимальная длина фильтрации установлена как 001). Установите 1 для непрозрачного лекарства.
D. Защитный экран: XXX XXX = 1-7（1）, когда машина считает частицы, закройте лекарство частицами, чтобы счетчик не учитывался. Значение больше, длина отфильтрованного фрагмента больше. Однако существует вероятность ошибки. Закройте функцию прозрачного лекарства в этом состоянии (установите чувствительность прозрачного лекарства как 1)。
E. Набор вибраторов
Дисплей 1: показывает, что подсчет частиц составляет 90%, вибрация становится медленной (теперь значение отладки составляет 70%).。
Дисплей 2: вибрация не замедляется.
F. Рабочий режим: показывает, находится ли машина в нормальном или моделируемом состоянии.
F1. Нормальный режим: выбор режима нормального подсчета частиц.
F2.Моделирование: выберите режим тестового запуска машины, чтобы проверить, могут ли все аспекты работать нормально. (когда подсчет нормальный, переключите форму моделирования рецепта лекарства в нормальный режим работы, иначе подсчет не может быть нормальным).
Г.Вибратор
Нажмите кнопку «Вибрато», появится следующая рамка изображения:
G1.1 Параметр класса 1: XXX XXX = 1-100(50). Отрегулируйте вибрацию вибратора первого класса.
2 Параметр класса 2: XXX XXX=1-100(50). Соответствующая настройка первого уровня первого канала и второго канала вибрации вибратора.
G2. Параметр вибрации снижения скорости
Отрегулируйте в соответствии с процентом от нормального значения
H. Установленное время
Нажмите кнопку «Установка времени», появится следующая рамка изображения:
H1: Задержка поворота: XXX XXX = 1–100 мс (035).
Время влияет на точность разделения флаконов. Если лекарство плавно падает в канале, спереди находится много флаконов, а это означает, что значение больше; Если спереди всего несколько флаконов, это означает, что значение меньше; Кроме того, если значение неподходящее, лекарство может упасть при повороте тарелки.
H2: Время поворота: XXX XXX = 1-500 мс (350). Время поворота пластины также используется для точного подсчета, которое должно быть установлено как правильное число и не должно быть очень маленьким.
H3: Время задержки установки бутылки: XXX XXX=1–500 мс (500).
Время задержки зависит от диаметра бутылки, времени, необходимого для втягивания цилиндра, и продолжительности перемещения бутылки (также связанной со скоростью конвейерной ленты). Если время задержки для размещения бутылки слишком мало, это приведет к тому, что одна бутылка не будет перемещаться, а если оно слишком велико, поедут несколько бутылок.
H4: Время действия по замене бутыли 1: XXX XXX=0–1000 мс (120)
Время, необходимое для установки переворачивающейся тарелки после выталкивания цилиндра, то есть время ожидания после завершения счета. Если значение времени для действия по смене флаконов слишком мало, это приведет к тому, что лекарство все еще будет находиться в бункере во время автоматической смены флаконов, а если оно слишком велико, это замедлит общую скорость.
Дж: Канал
Наблюдайте за значением фотоэлектрического глаза в подканале, это значение отображает чувствительность фотоэлектрического глаза. Чем меньше значение, тем выше чувствительность. Значения оптического глаза каждого канала можно увидеть через + и -.
K: Восстановить заводские настройки: коснитесь кнопки, чтобы восстановить исходные заводские настройки.
L: Сохранить параметр: сохранять параметр после каждой регулировки.
включено, чтобы конвейерная лента работала, а затем коснитесь правой стороны кнопки запуска,
